Ev Ağı —

Homelab Projem

Raspberry Pi, CAT6 kablolar ve iyi olan her şey!

Medya sunucusu, hosting, cloud gaming ve LLM için.

Projem, Raspberry Pi cihazlarım ve diğer ağ ekipmanlarım için işlevsel ve güvenli bir ortam yaratmaya yöneliktir. Çok fazla Raspberry cihazlarının varlığı, masaütü bilgisayar ve ethernet araçlarını tek bir alana toplamak için yaptığım "homelab" projemin detaylarını bir blog halinde paylaşmak istedim.

Merkezi ve düzenli bir kurulum sahibi olma isteğimden kaynaklanan bu fikir, gerektiğinde kolay erişim ve güncellemeleri mümkün kılıyor. Homelab, Raspberry Pi'lerden Windows tabanlı bir bilgisayar sistemine kadar her şeyi barındırarak, donanım korumasını şık bir çalışma alanıyla birleştiriyor.

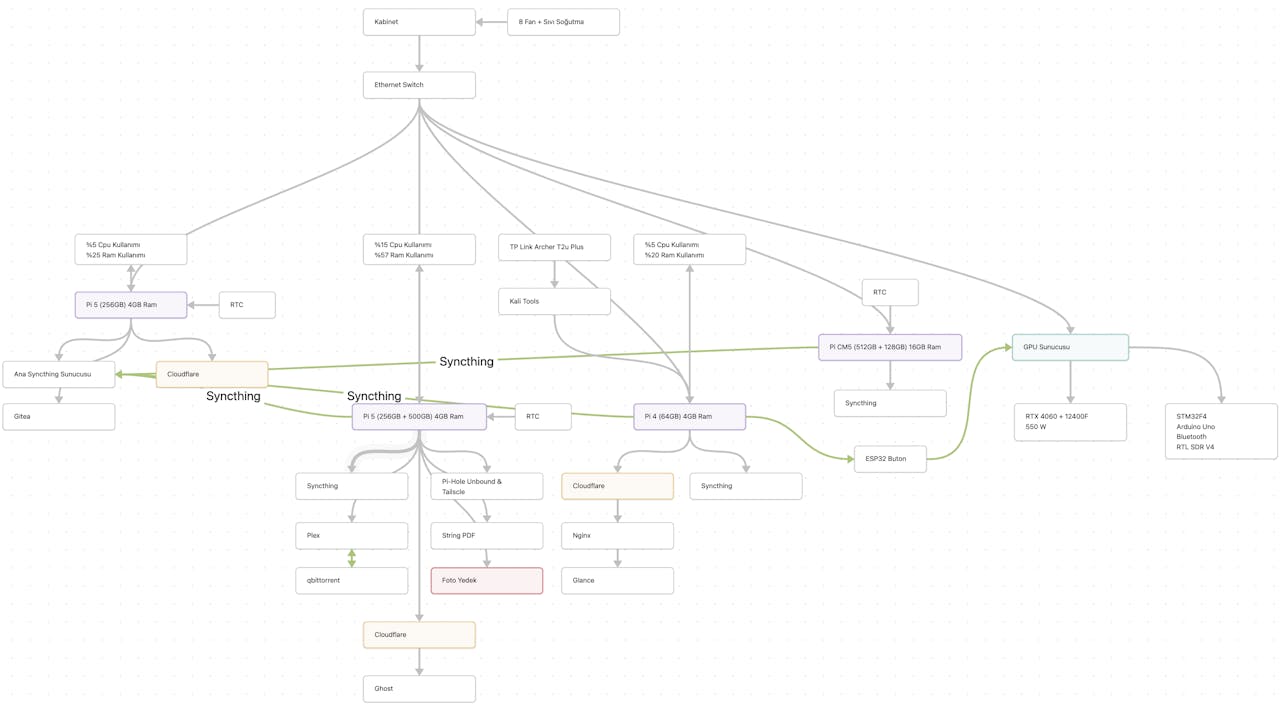

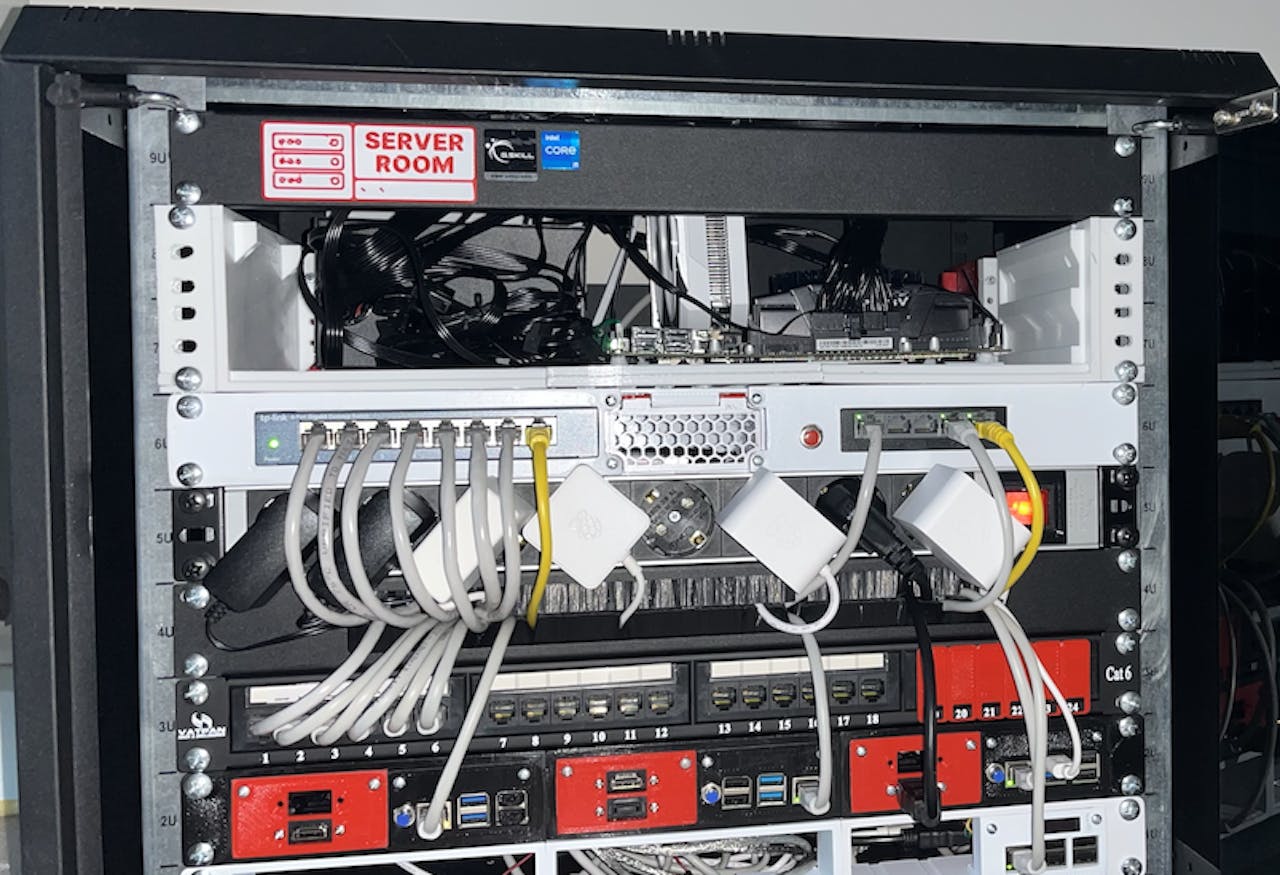

Kurulum, bileşenlerin dikkatli bir şekilde planlanmış bir düzenlemesiyle, kompakt ama erişilebilir bir dolap içinde çalışıyor. Bu düzenleme, çeşitli ağ cihazları, güç yönetim birimleri ve depolama çözümleri içeriyor; tüm bileşenler, birlikte sorunsuz bir şekilde çalışacak şekilde yapılandırılmış. Bu düzenleme, cihazların optimum çalışmasını sağlarken, bakım ve güncellemeleri de kolaylaştırıyor.

Tüm bunların dışında özellikle SDR cihazınıda bu sisteme dahil etmek istedim.

  • VATPAN: 1U Blanking Panel
  • VATPAN: 1U Horizontal Cable Organizer Brush
  • VATPAN: 24 Port Cat 6 Patch Panel
  • VATPAN: 8-Outlet Aluminum Power Strip with Switch
  • VATPAN: 9U 450mm Handy Series Wall Mount Rack Cabinet
  • 2x Raspberry Pi: 27W USB-C Power Adapter

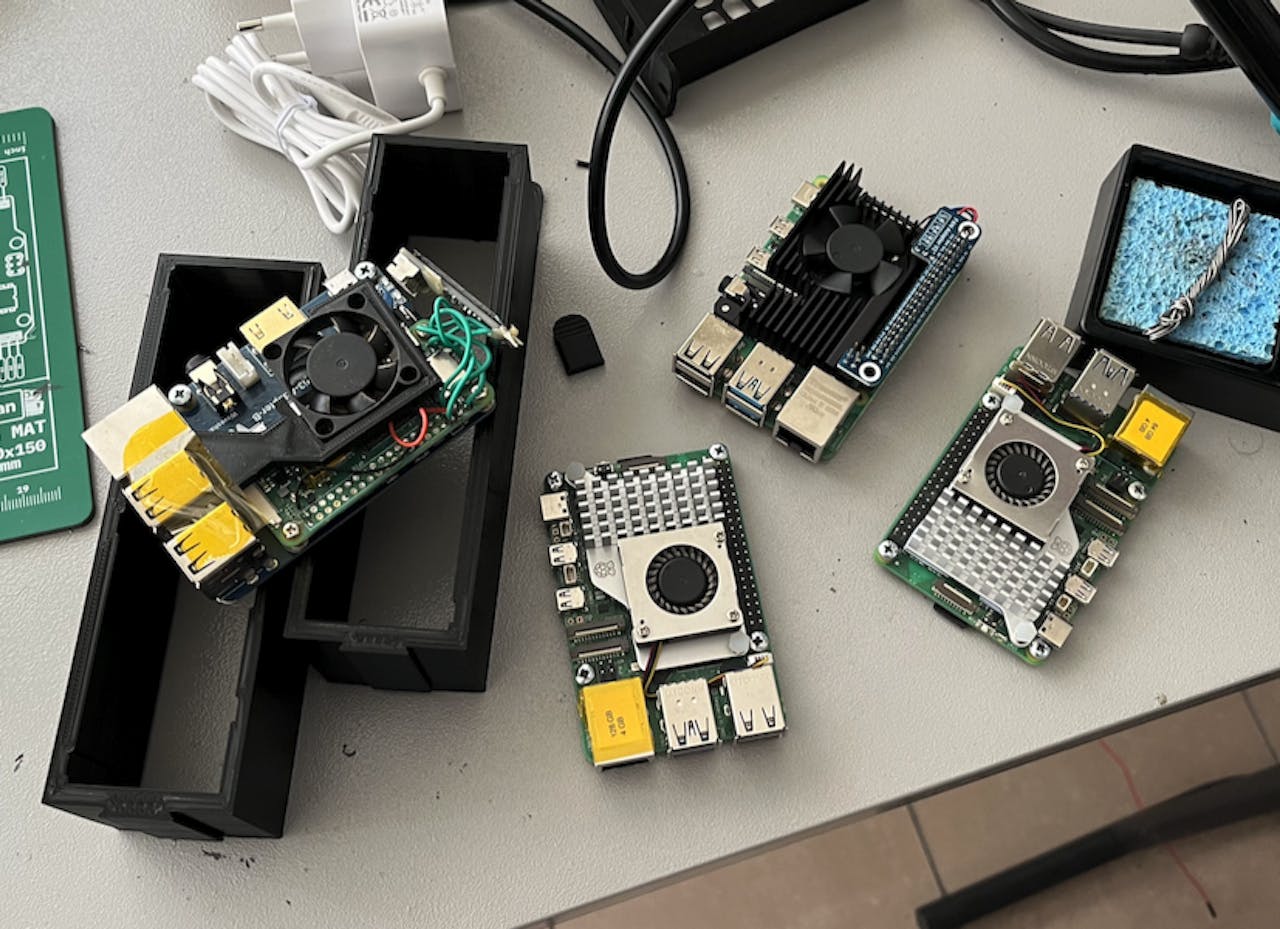

  • 2x Raspberry Pi: 5 4Gb Ram
  • 6x HAMA: 6 CAT5E
  • Cat 6 Kablo: 20 metre
  • 2x GSKILL: 16GB RipjawsV DDR4 3600MHz Ram
  • Intel: Core i5 12400F İşlemci
  • Lexar: 64 GB 633X Class 10 SD
  • Mi: Router 4c
  • MSI: GeForce RTX 4060 VENTUS 2X WHITE 8GB OC Ekran Kartı
  • MSI: MAG A600DN 600W 80 PLUS Güç Kaynağı
  • MSI: PRO H610M-E DDR4
  • Cool Master Liquid ML240L Sıvı Soğutma
  • Creality: 1.8 Kg PETG
  • Raspberry Pi: 4 4GB Ram
  • Raspberry Pi: Power Adapter 5V 3A USB-C Beyaz
  • Raspberry Pi: Zero 2 W
  • SanDisk: Extreme Pro 128 GB
  • SanDisk: Ultra 32GB Hafıza Kartı
  • SanDisk: Ultra microSDHC 16GB Hafıza Kartı
  • TP-Link: LS1005G
  • TP-Link: TL-SG108
  • 2x Zalman: ZM-IF120 Kasa Fanı
  • WD: 500GB Blue SN580 Gen4 Nvme M.2 SSD
  • WaveShare: 0.91 inç OLED Ekran - 128x32
  • WaveShare: Pi 3 Dönüştürücü Modülü (B) IC for Raspberry Pi Zero
  • 4x OEM: Panel Tipi HDMI Bağlayıcı
  • OEM: Düğmeler, vidalar ve kablolar.

    • Merak edenler için, toplam maliyeti yaklaşık 1,350$ civarındaydı. Ayrıca, sistemin yük altında 700 Watt'tan daha az enerji tükettiğini söyleyebilirim.

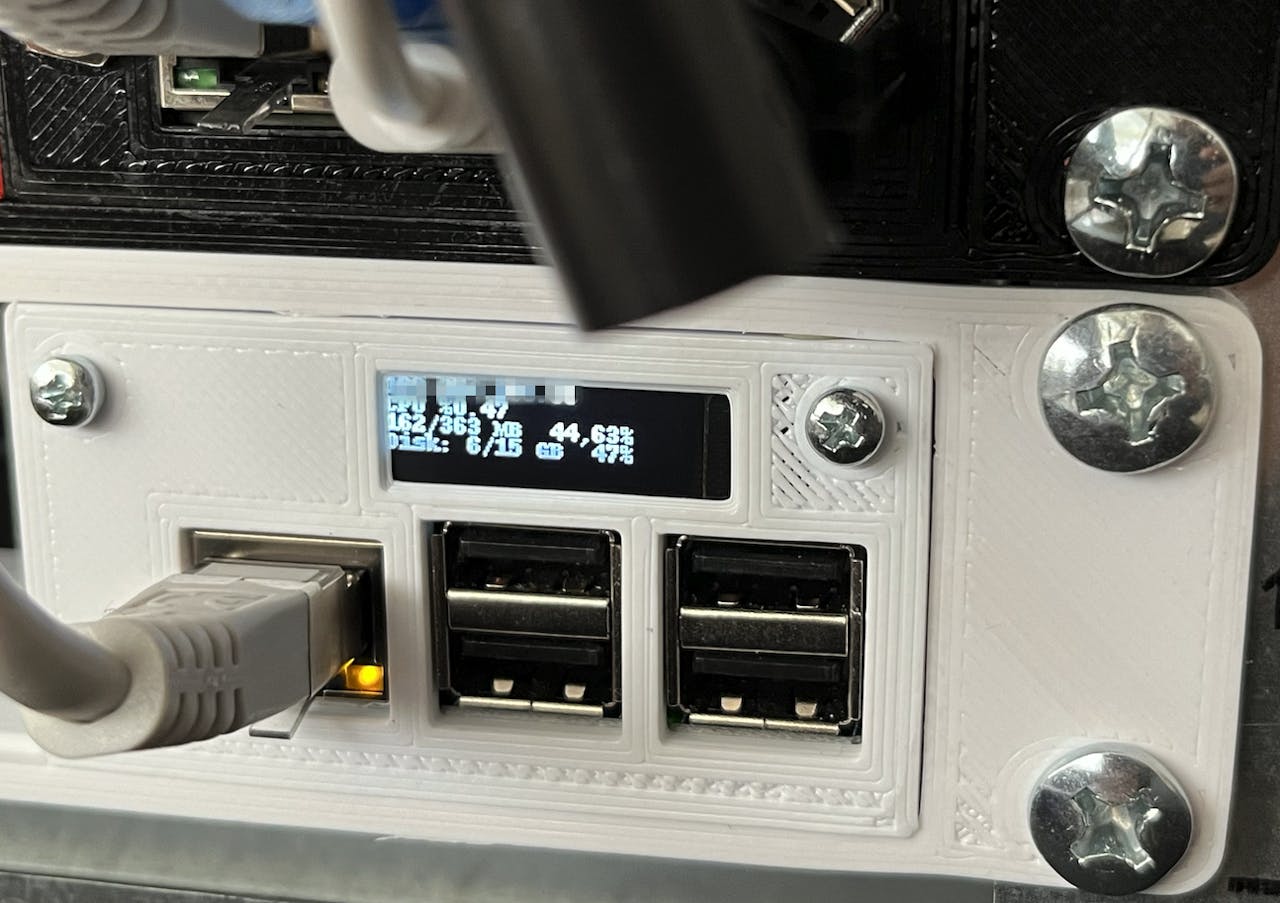

    Son güncelleme ile birlikte bir ESP-32 güncellemesi ve bazı SSD1306 ekranlar kullanarak nesnelerin interneti üzerine projeleri de bu kabinet içine ekledim.

    Pi-Hole nedir? Nasıl kurulur? İncelikleri nelerdir?
    Pi-Hole Nedir? Raspberry Pi (Özellikle Pi Zero 2W) cihazlarınızın belleklerinin ve işlemcilerinin çok ufak bir kısmıyla evinize ek bir hizmet sunmasını sağlayabilirsiniz. Üstelik bunu Pi Zero W modelleriyle bile yapmanız mümkün. Tek yapmanız gereken Pi-Hole kurulumu ve DHCP yapılandırmasıdır. (Statik bir IP adresi ile dinamik bir IP adresi (DHCP IP
    Doğukan Sahil | Atölye BlogDoğukan Sahil

    Bu sistemin en belirgin zayıf noktası DDR4 RAM kullanımı. Ancak, bütçe göz önünde bulundurulduğunda, normalde 3600 MHz olan 32 GB 3200 MHz RAM ile bir sistem kurmak, DDR5 seçeneğinden daha cazip geldi. Bu kurulum, ağır oyun oynamak için tasarlanmamıştır (en azından ayın 25 günü için). Şu anda 1 Gbps hızda çalışıyor, ancak başlangıçta 2.5 veya 10 Gbps'ye geçiş yapma planım vardı. Maliyet faktörleri ve özel ihtiyaçlarım nedeniyle, PoE (Ethernet Üzerinden Güç) veya daha yüksek ağ hızları uygulamama kararı aldım.

    PETG baskı süreci.
